D21m I/Oシステム

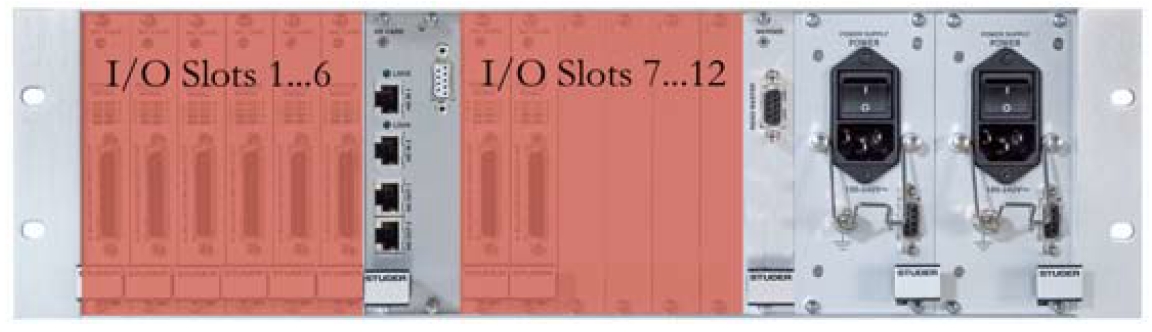

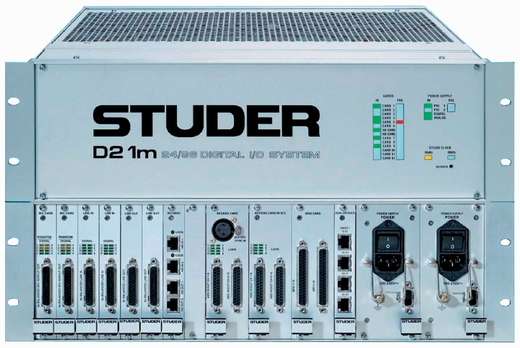

D21m I/Oフレーム




■ 各種入出力ボードを最大12枚まで装填できます。12スロット分の音声入出力
   ボードから最大192ch I/Oが集められ、フレームの中心に装填されたHDカード
   からCAT5ケーブルを使用してHDLINK (CAT5ケーブル1本当り96ch (I/O）方式
   にてDSPカードに送られます。

■ フレーム前面にはLEDステータス表示があり、各音声入出力ボードや電源ユ
   ニットの状態（ 緑=正常/赤=異常 ）、を表示して容易にハードウェアの監視がで
   きます。　

■ フレームは全て二重化電源仕様が可能。　D21m音声ボードは電源投入時でも
   抜き差しができます。



 D21m 音声入出力ボード

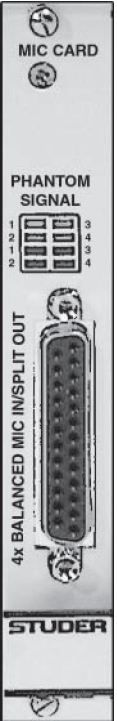

◆ 4ch マイク/ライン入力ボード (1スロット) ◆
    * トランスバランス入力タイプ/電子バランス入力タイプの2種類をご用意
  ・マイクプリアンプ・ADコンバーター
  ・ライン入力可能
  ・スプリットアウト標準装備
  ・アナログインサート（オプション）
  ・入力インピーダンス: 1.8kΩ


    トランスバランス入力タイプ
    MIC LINE with TRANS Input

    電子バランス入力タイプ
    MIC LINE Input

    アナログインサート（オプション）
    Analog Insert

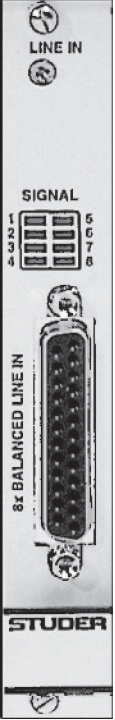

◆ 8ch アナログライン入力ボード (1スロット) ◆
  ・8ch アナログラインレベル用入力ボード
  ・入力インピーダンス:10kΩ














    LINE Input

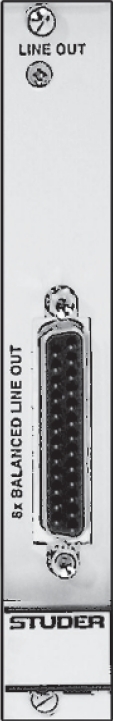

◆ 8ch アナログライン出力ボード (1スロット) ◆
  ・8ch アナログラインレベル出力ボード
  ・出力インピーダンス: 40Ω














    LINE Output

    AES EBU I_O

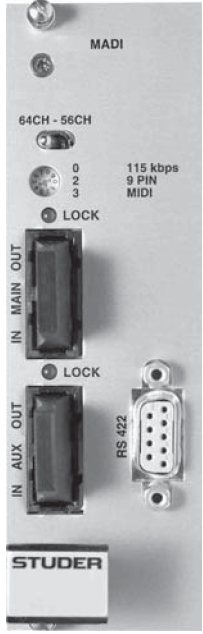

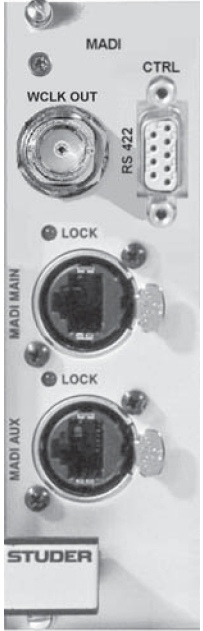

◆ MADI入出力ボード (2スロット) ◆
  ・SCコネクタ
  ・シングルorマルチモードの2種類のボードを用意
  ・56ch / 64chモード切り替え可能
  ・AUX入出力によるI/Oの二重化が標準装備
    (48KHz時のみ）
  ・RS422信号を冗長可能
  ・CAT5タイプモデルも用意





    MADI I_O

トップに戻る

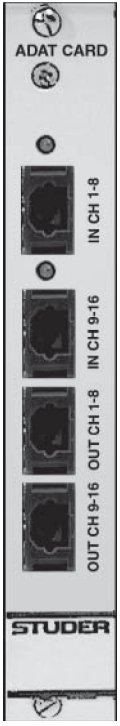

◆ 16ch ADAT入出力ボード (1スロット) ◆
  ・TOSLINKコネクタ (１コネクタ＝8ch)
  ・入力２口のTOSLINKコネクタと出力２口のTOSLINKコネクタ
  ・プラスチックファイバ（APF）の標準バージョンと（PCF)の長距離
   バージョン（約10,000mm)の２種類
  ・APF（980 /1000μm全プラスチック繊維）および
    PCF（200/300μmプラスチック被覆繊維）
  ・入出力16ch (48KHz時のみ）








    ADAT I_O

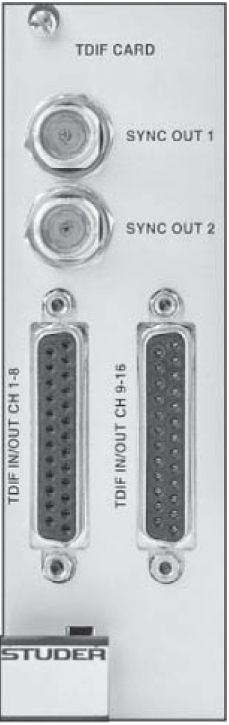

◆ TDIF入出力カード (2スロット) ◆
  ・16ch TDIFカード (8ch I/O x 2 )











    TDIF I_O

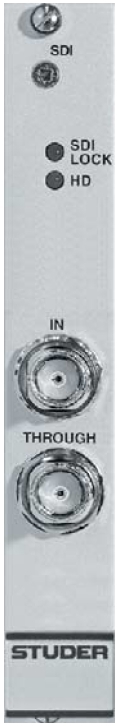

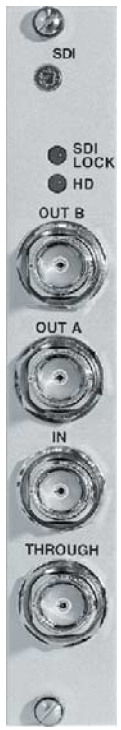

◆ SDI入出力ボード (1スロット) ◆
  ・1x HD/SDI 8chエンベデッタ・8chディエンベデッタ・スルー出力
    装備
  ・1x HD/SDI 入力ボードも用意
    3G/ SD/ HD対応タイプ入力ボード (8/16 In / 0 Out)
     3G SDI Input

    HD/ SD対応タイプ入出力ボード (8 In / 8 Out)
    SDI I_O

    3G/ SD/ HD対応タイプ入出力ボード (16 In / 16 Out)
    3G SDI I_O

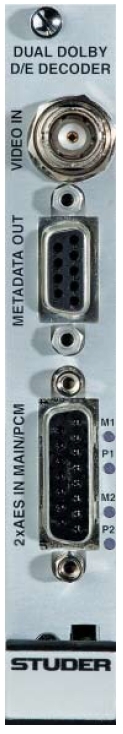

◆ DOLBY D/Eデコーダー・カード (1スロット) ◆















    DolbyE

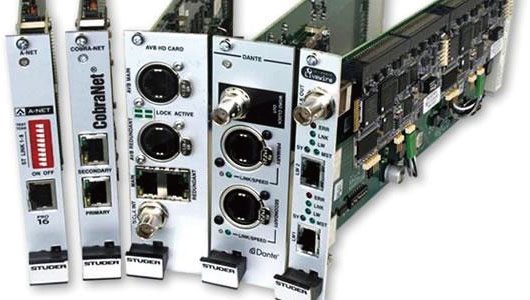

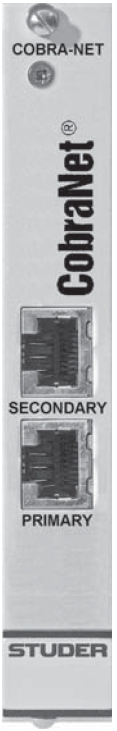

◆ CobraNet入出力カード 32ch入力 or 出力 (1スロット) ◆
   *VISTAシリーズのみ対応
















    CobraNet

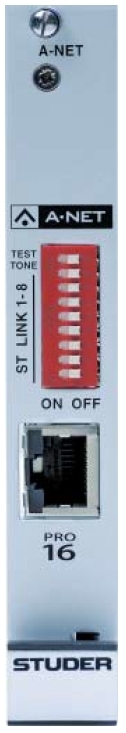

◆ A-Net出力カード (1スロット) ◆
*VISTAシリーズのみ対応
  ・AVIOM社Pro16キューシステムに対応
   16chをCAT5ケーブルで出力












    Aviom ANet

トップに戻る

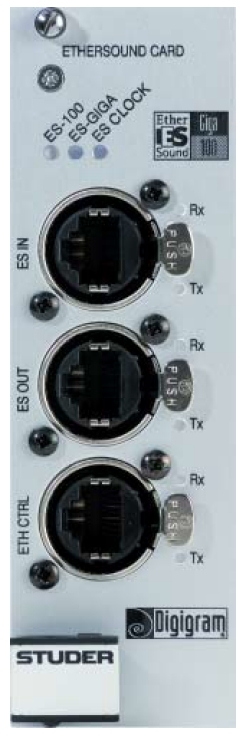

◆ EtherSound出力カード (2スロット) ◆











    EtherSound



◆ Livewire出力カード (1スロット) ◆















    Livewire I_O

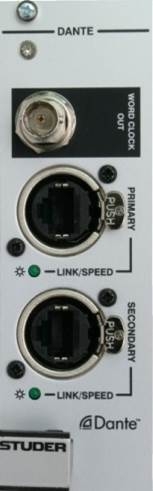

◆ Dante出力カード (2スロット) ◆












    Dante

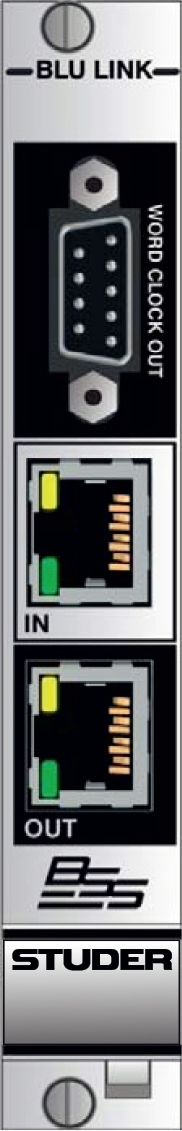

◆ BLU Link出力カード (1スロット) ◆
















    BLU Link

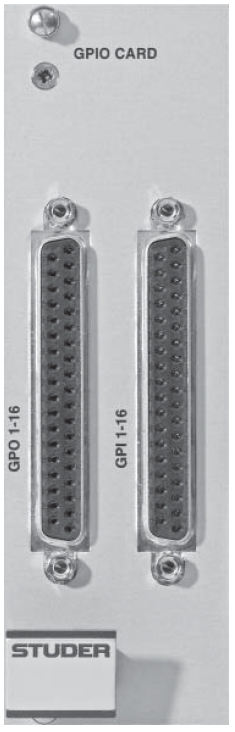

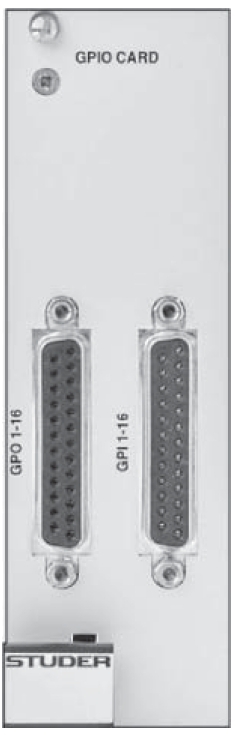

◆ 制御用GPIOボード (2スロット) ◆
  ・16 GPIO (16入力 / 16出力 )
  ・制御入力はフォトカプラ受け
  ・制御出力はリレー接点 (D-sub 37pin)

  ・ボードD-sub内にDC+5V電源用意
   （最大電流 600mAまで ）





    リレー接点出力タイプ (D-sub 37pin x 2)
    GPIO Relay


  ・16 GPIO (16入力 / 16出力 )
  ・制御入力はフォトカプラ受け
  ・制御出力はオープンコレクタ出力 (D-sub 25pin)
  ・ボードD-sub内にDC+5V電源用意
   （最大電流 600mAまで ）






     オープンコレクタ出力タイプ (D-sub 25pin x 2)
    GPIO Open

トップに戻る

☆資料ダウンロード☆
■ 電源ユニットD-sub PIN配
    Power Supply Unit

■ D21m資料
     D21mカタログE

■ ファンユニットD-subPin配
    Fan Unit
